一、簡介

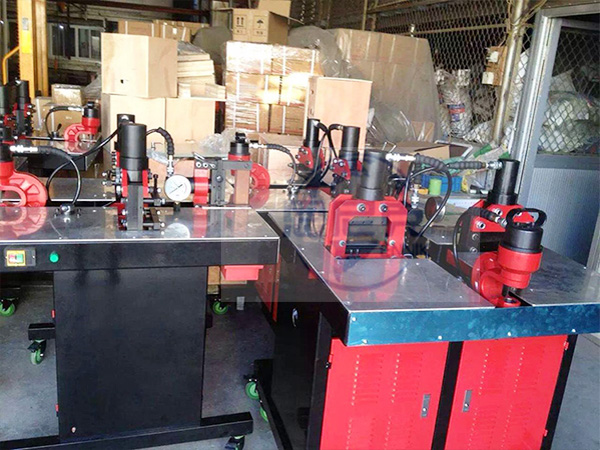

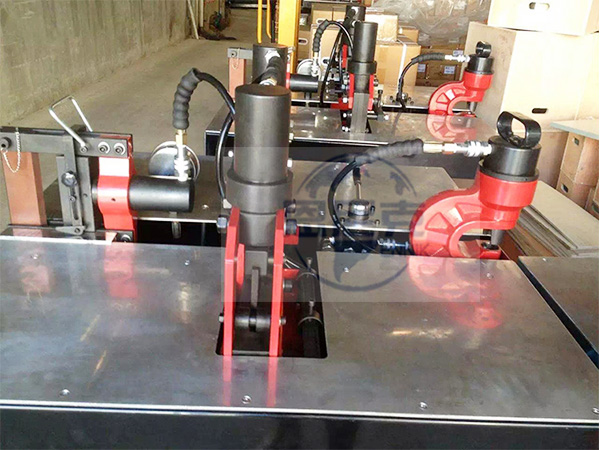

   電動液壓母牌打孔機有沖、剪、折三個加工單元，主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、腰型孔），折平彎、立彎、壓花、壓平、扭麻花、壓電纜接頭等各種不同的加工。廣泛用于高低壓開關柜、變電站、母線槽、橋架、電器開關、通訊設備、家用電器、船舶制造、辦公自動化設備、電梯制造、機箱機柜制造等電氣成套制造行業。電動液壓母牌打孔機是參照國外先進產品，并結合國內實際，為提高工作效率及保證作業an全之要求而設計的配套設備。zui適合制作大型的電控箱及輸配電建設工程的施工現場使用。
主要特點：

1、剪切單元采用通用的雙刀式剪切，剪口平整，無毛刺。
2、沖孔單元采用搞精度五臂沖孔模架，延長了模具的使用壽命。操作視線更加清晰，使用更加方便快捷，無需更換模具生產效率明顯高于傳統沖孔單元。

3、掛勾式敞開折彎工位 操作簡單方便 可加工te殊回形 小折彎、壓花、立彎等。

4、折彎單元采用臥式加工，在加工時更an全方便。
5、機器的三個工作工位可以同時工作，互不影響，大大提高了工作效率。
6、每個加工單元的工作行程均可方便地調節，減少加工輔助時間、提高生產效率。
7、液壓油箱采用厚鋼板焊接，并作了磷化處理，使液壓油長期使用不會變質。

8、液壓膠管采用國標A型連接方式，即nai用而方便維修。
9、機器上將有腳輪，可以方便的移動.

二、技術參數
電動液壓母牌打孔機功能 :切斷 、沖孔 、平彎  組成，組合在同一平面上.

型號：                  TKV200-DK22BF

    流動工作臺尺寸:        700mm(長)×700mm(寬) ×1100mm(高)

    輸入電壓 :             單機50HZ、220V

    額定工作油壓 :      700kgf/cm2(chao高壓an全閥設定值) 10000(Psi)

    切排機出力 :           20ton

    切排范圍:          銅鋁排≤120×10

    彎排機出力 :           20ton

    平彎范圍:          銅鋁排≤120×10

    平彎角度：             0度-135度

    沖孔機出力 :           31ton

    標準配套沖孔模具四套 : Φ7mm、Φ9mm、Φ11mm、Φ13m
